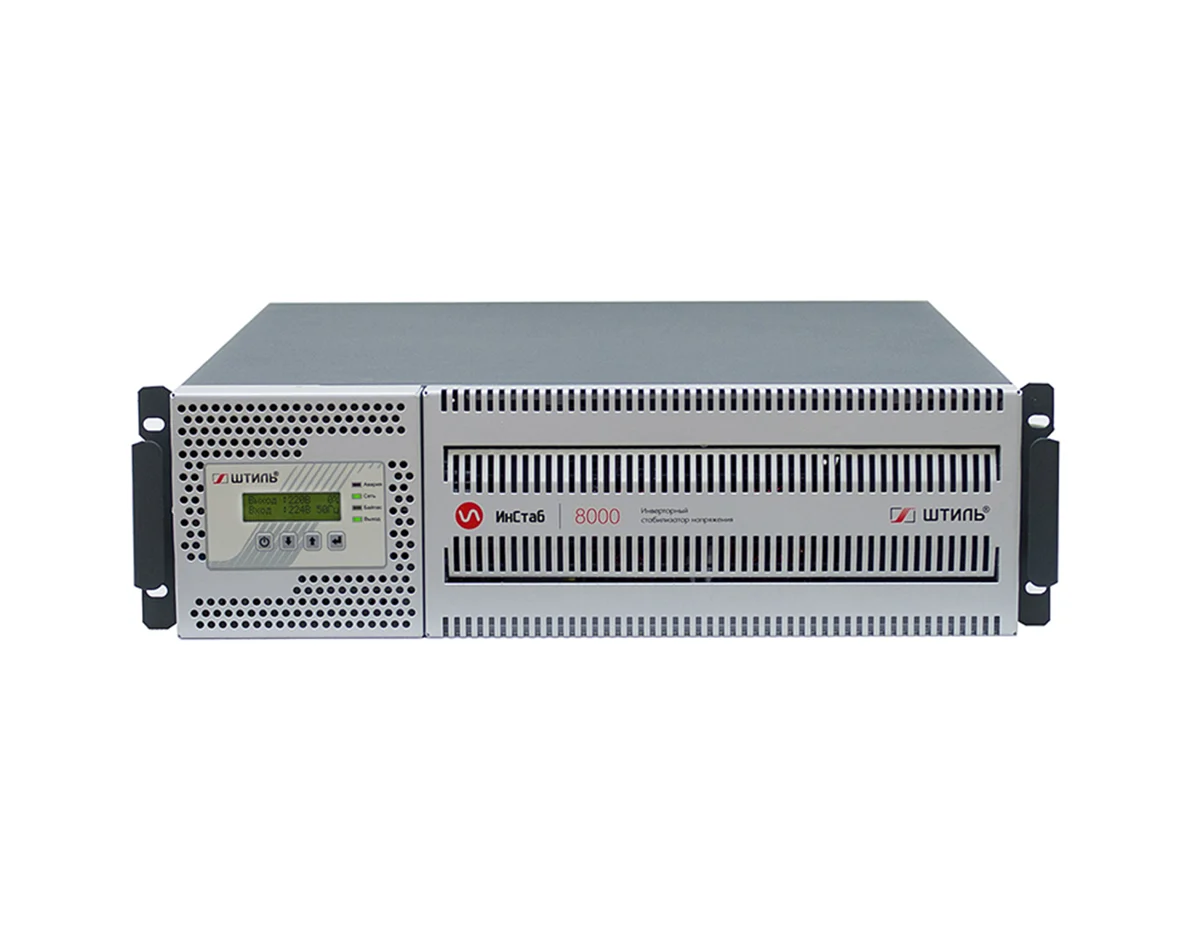

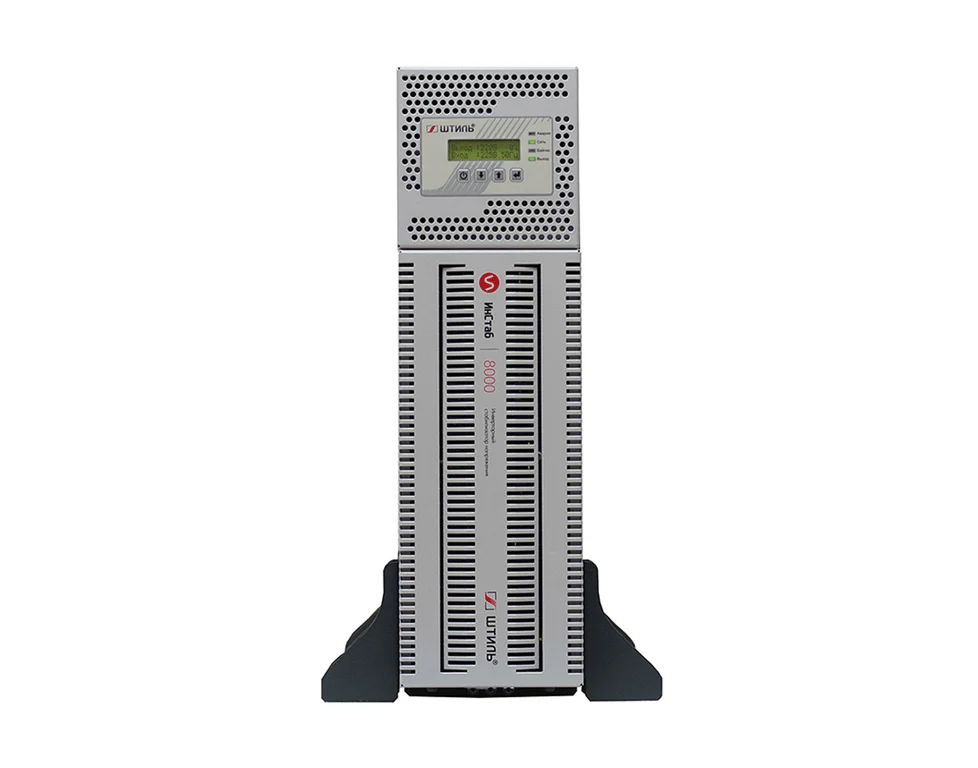

Штиль ИнСтаб IS3308RT (8 кВА / 7,2 кВт)

Для чего подойдёт Штиль ИнСтаб IS3308RT (8 кВА / 7,2 кВт)

Инверторный стабилизатор для питания оборудования при колебаниях напряжения. Подбирайте модель по активной и полной мощности нагрузки, диапазону сети и условиям установки.

Мощность модели — 7 200 Вт. До заказа проверьте одновременную нагрузку и пусковые токи подключаемых приборов.

Перед подключением

Сверьте допустимую нагрузку при фактическом входном напряжении и требования к вентиляции. Стабилизатор не обеспечивает автономность при отключении сети.

Технические характеристики

Число фаз

3 в 3

Полная мощность, кВА

8

Активная мощность, кВт

7,2

Способ установки

напольный/в стойку

Режимы работы

стабилизация, байпас, ECO

Принцип стабилизации

инверторный (с двойным преобразованием)

Страна производитель

Россия

Максимальный входной ток одной фазы, А

16

Верхний порог фазного/линейного входного напряжения подключения нагрузки, В

290/502

Верхний порог фазного/линейного входного напряжения отключения нагрузки, В

310/537

Нижний порог фазного/линейного входного напряжения подключения нагрузки, В

110/190

Нижний порог фазного/линейного входного напряжения отключения нагрузки, В

90/155

Рабочий диапазон фазного/линейного входного напряжения, В

165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60%

Номинальное фазное/линейное входное напряжение, В

220/380 (230/400)

Плавный пуск

да

Потребляемая мощность в режиме холостого хода, Вт

75

Входной коэффициент мощности

0,99

Допустимый диапазон входной частоты, Гц

43-57

Номинальная входная частота, Гц

50

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -20)

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +15)

Предельный диапазон входного напряжения, В

90-310/155-537

Совместимость с генератором

да

Тип входной сети

трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Тип выходного напряжения

трехфазное

Максимальный выходной ток одной фазы, А

12

Быстродействие, мс

0

КПД в режиме работы от электросети, %

до 97

Перегрузочная способность

<105% - непрерывная работа, 105-150% - не менее 5 с

Время запуска (восстановления после аварии сети), с

до 20

Крест-фактор

3:1

Коэффициент нелинейных искажений выходного напряжения, %

<1,5% при линейной нагрузке, <3% при нелинейной нагрузке

Время автономной работы при отключении питания

не более 200 мс

Номинальная выходная частота, Гц

50 (отклонение частоты выходного напряжения определяется частотой сети)

Точность стабилизации, %

±2

Диапазон настройки выходного напряжения, В

да, 220-240 с шагом 5

Форма выходного напряжения

чистая синусоида

КПД при работе через байпас или в режиме ECO, %

до 99

Электронный автоматический байпас

да

Перегрузка по выходу

электронная защита c автовосстановлением

Короткое замыкание

электронная защита c автовосстановлением

Перегрев

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)

Защита сети от высокочастотных помех

150 кГц - 30 МГц

Защита от аварии сети

электронная защита c автовосстановлением

Защита от аварии стабилизатора

электронная аварийная защита

Защита нагрузки от сетевых помех (между фазой и нейтралью)

до 2,5 кГц

Тип индикации

ЖК-дисплей и светодиодная индикация

«Сухие» контакты

3 шт. или 8 шт. (опция)

Функциональные клавиши

«Ввод», «Вверх», «Вниз», «Отмена» («Вкл/Выкл»)

ЖК-дисплей

входное/выходное напряжение, частота входной сети, процент загрузки, активная и полная мощность нагрузки, режимы работы, аварийные сообщения, внутренняя температура

Светодиодная индикация

«Авария», «Сеть», «Байпас», «Выход»

USB

опция (требуется установка карты мониторинга)

Ethernet

опция (требуется установка карты мониторинга)

RS-485

опция (требуется установка карты мониторинга)

Подключение к сети

клеммы

Входная сеть

клеммное подключение (L1, L2, L3, N, PE – зажимной клеммник, сечение до 10 мм 2 )

Нагрузка (выходные разъёмы)

клеммное подключение (L1, L2, L3, N – зажимной клеммник, сечение до 10 мм 2 )

Установка

в помещении

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -40 до +40

Тип охлаждения

принудительное (вентиляторное)

Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА

<40 (при минимальной скорости вращения вентиляторов), <61 (при максимальной скорости вращения вентиляторов)

Относительная влажность, %

от 0 до 80 (без конденсата)

Рабочая высота, м

до 3000 м над уровнем моря

Степень защиты от пыли и влаги

IP20

Срок службы, лет

не менее 10

Высота установки в стойку, U

3

Габаритные размеры ВхШхГ (без упаковки), мм

459x250x530 (напольная установка) 130x484x530 (стоечная установка)

Габаритные размеры ВхШхГ (в упаковке), мм

640х490х180

Масса, кг

17

Цвет корпуса

серый

Активная мощность

7200 Вт

Полная мощность

8 кВА

Гарантия магазина

1 год

Бренд

Штиль
